智能变电站:高压并联电容器组中串联电抗器的作用

一、什么是串联电抗器

众所周知电阻、电容和电感是电气回路的重要组成部分,其中电感具有抑制电流变化的作用,并能影响交流电的相位,我们把具有电感作用的绕线式的静止感应装置叫做电抗器。

二、串联电抗器的作用

智能变电站:高压并联电容器组中串联电抗器的作用

图一 高压并联电容器中的电抗器

随着电网中整流负载的不断增加,这些负载所导致的高次谐波电流(主要的是3次、5次、7次谐波),影响电能质量,使电网电压波形发生畸变,与此同时投入并联电容器时对电压波形影响更大,如果在电容器支路中串入为电容容抗的5—7%的感抗后,就能能有效抑制电网波动,提高电能质量。

三、串联电抗器分类和型号

1、普通串联电抗器

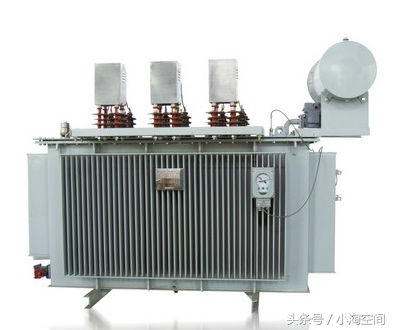

智能变电站:高压并联电容器组中串联电抗器的作用

图二 普通串联电抗器示意图

1)、它的铁芯由钢片叠合而成,线圈缠绕在铁芯柱上,整个器身装于油箱内,并浸于变压器油中。

2)、它的型号一般由如下字母构成:CKS(D) Q—A/B ,其中C代表串联电抗器;D代表单相;S代表三相;Q代表加强型;A代表容量(kvar);B代表额定电压(kV)。

2、干式空心串联电抗器

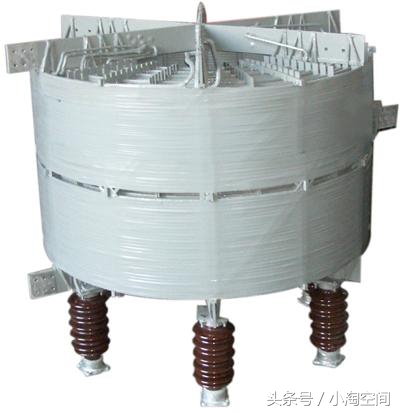

智能变电站:高压并联电容器组中串联电抗器的作用

图三 干式电抗器示意图

1)、它一般采用铝导线作为线圈导线,同时选取玻璃钢纤维和环氧树脂固化,具有较强的稳定性,其因结构简单、质量轻目前也被广泛应用在电力行业。

2)、它的型号一般由如下字母构成:CKWK-1-2-3-4 ,其中C代表串联;K代表电抗器;W代表户外;K代表空芯;1代表安装方式;2代表额定容量(kvar);3代表电容器组的额定电压(kV);4代表额定电抗比(%)。
