电抗器的分类及选用
电抗器被称作电感器,电抗器可以把电能通过自身变成磁能,并且会将能量储存起来,电抗器还可以控制电流的增减变化,那么你对电抗器的分类和选用知道多少呢?本文主要详细的介绍电抗器的分类和如何选用合适的电抗器,一起来了解一下。
电抗器的分类
电抗器依靠线圈的感抗起阻碍电流变化作用的电器。电抗器可按用途、按有无铁心和按绝缘结构分类。
1、按用途分为7种
①限流电抗器:串联在电力电路中,用来限制短路电流的数值。
②并联电抗器:一般接在超高压输电线的末端和地之间,用来防止输电线由于距离很长而引起的工频电压过分升高,作无功补偿用。
③通信电抗器:又称阻波器,串联在兼作通信线路用的输电线路中,用来阻挡载波信号,使之进入接收设备,以完成通信的作用。
④消弧电抗器:又称消弧线圈,接在三相变压器的中性点和地之间,用以在三相电网的一相接地时供给电感性电流,来补偿流过接地点的电容性电流,使电弧不易持续起燃,从而消除由于电弧多次重燃引起的过电压。

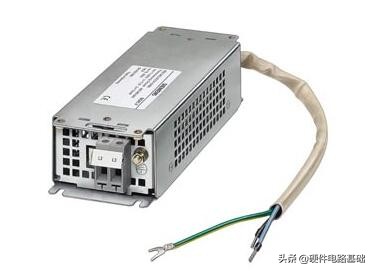

⑤滤波电抗器:用于两个方面,一是用于减小整流电路中直流电流上纹波的幅值;二是和电容器构成对某种频率能发生共振的电路,用以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器:和电炉变压器串联,用来限制变压器的短路电流。
⑦启动电抗器:与电动机串联,用来限制电动机的启动电流。
2、按有无铁心可分为2种

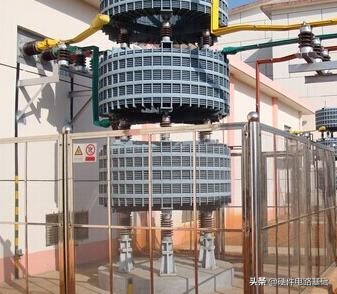

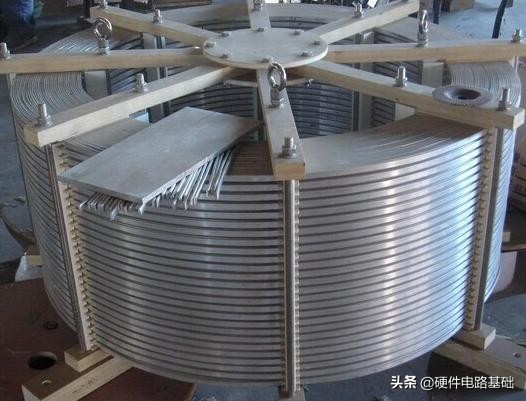

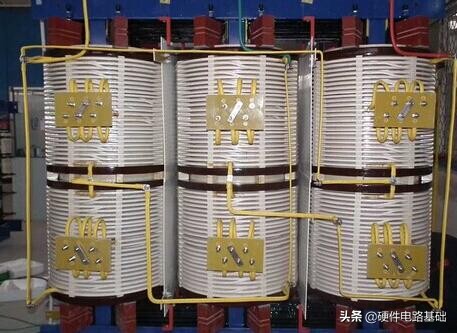

①空心式电抗器:线圈中无铁心,其磁通全部经空气闭合。

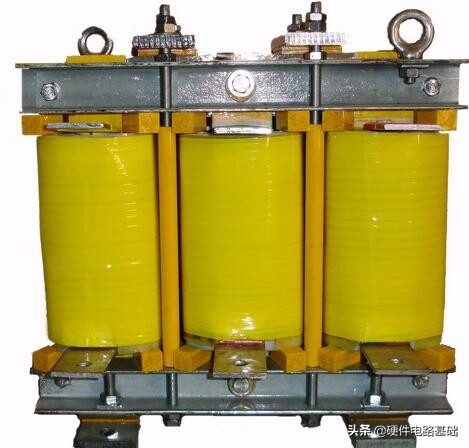

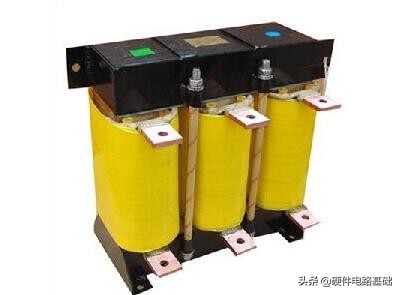

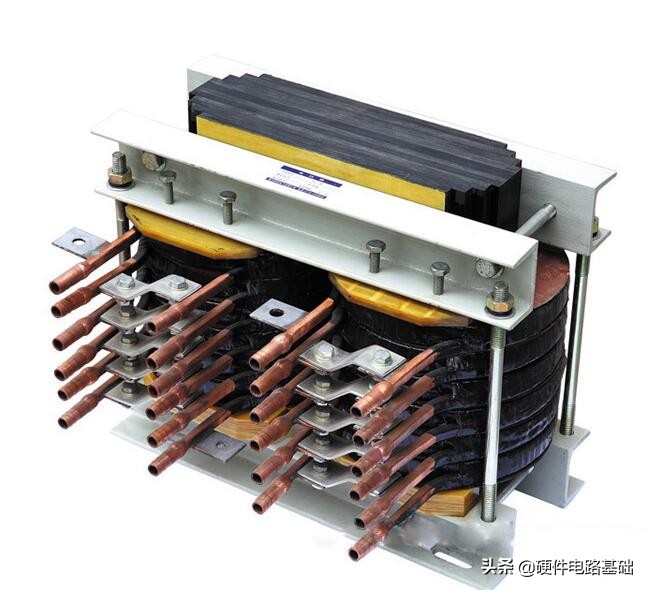

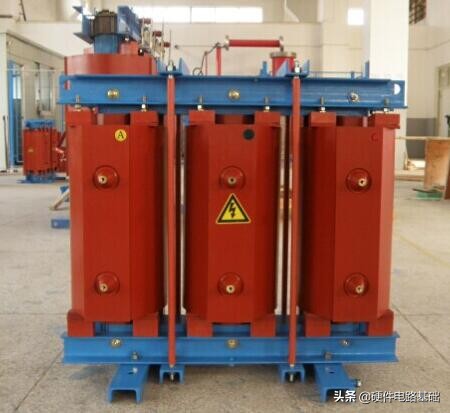

②铁心式电抗器:其磁通全部或大部分经铁心闭合。铁心式电抗器工作在铁心饱和状态时,其电感值大大减少,利用这一特性制成的电抗器叫饱和式电抗器。
