三相电表怎么安装 三相电表的尺寸规格


三相电表安装图一般在电表的表盖盒子上面可以看到,或者是说明书里面也有,每个型号的说明书里面都会有三相电表的安装尺寸图以及安装接线图,浩宁科技提醒广大网友,安装电表还是要请专业的电工师傅安装哦。

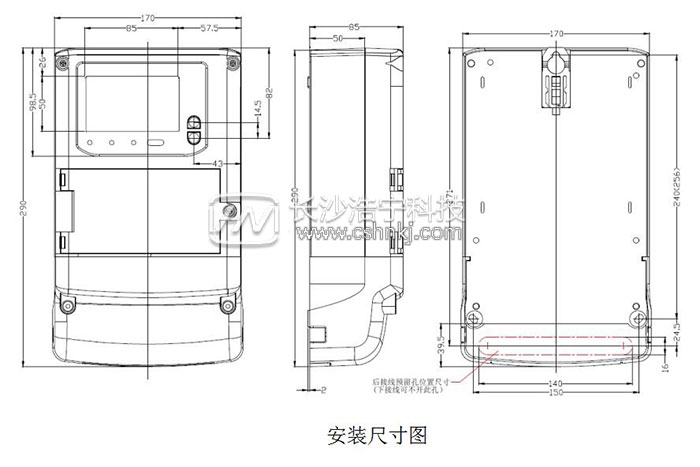

三相电表安装尺寸图


三相电表怎么安装 三相电表的尺寸规格


注:以长沙威胜DTZ341为例尺寸图,不同厂家电表尺寸会有不同,但是相差不会很大。

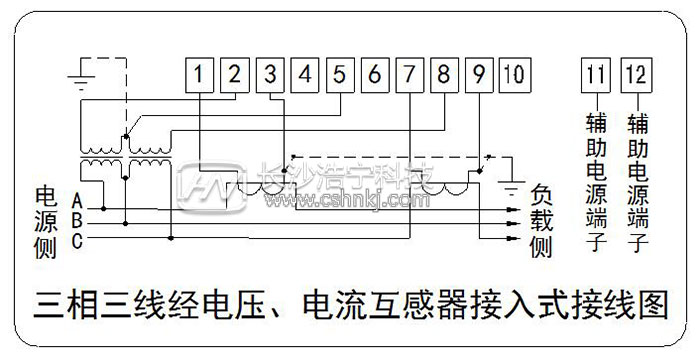

三相三线电表安装图


三相电表怎么安装 三相电表的尺寸规格


A黄线电流线经过互感器S1接入1号口,3号口经过S2输出,电压线接入2号口。

B绿线电压线接入5号口,电流线直接接负载

C红线电流线经过互感器S1接入7号口,9号口经过S2输出,电压线接入8号口。

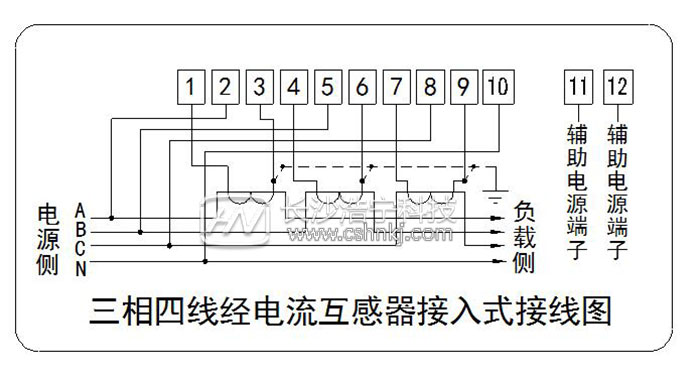

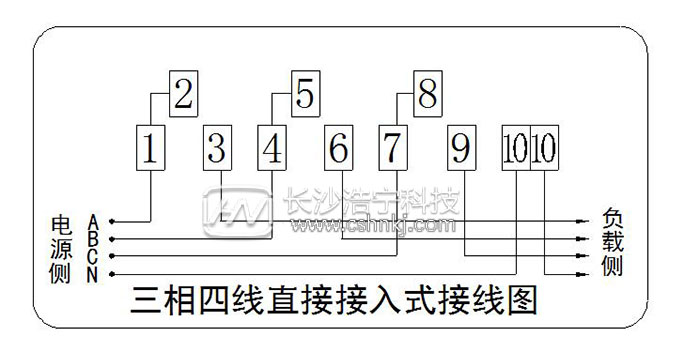

三相四线电表安装图


三相电表怎么安装 三相电表的尺寸规格


其中1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;


三相电表怎么安装 三相电表的尺寸规格


10、11是接零端。为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出

B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出

C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出
